PLC控制柜 成套 PLC自动化成套控制柜 编程安装调试

0.00
0.00

PLC控制柜 成套

PLC自动化成套控制柜 编程安装调试



      PLC控制柜可完成设备自动化和过程自动化控制,实现完美的网络功能,性能稳定、可扩展、抗干扰强等特点,是现代工业的核心和灵魂。石家庄圣启科技可以根据用户需求量身设计PLC控制柜、变频柜等,满足用户要求,并可搭配人机界面触摸屏,达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输;工控机、以太网等实现的控制和监控




PLC电气控制柜的布局与结构设计

1、柜型的选择。
2、柜体通风系统设计。
3、行线槽规格的选择。
4、元器件布置的原则
稳压电源布置PLC及各单元布置断路器的布置继电器、端子排的布置交换机和光纤盒的布置柜内照明接地系统:接地母排、柜体接地、机架的接地
5、柜内布置及结构设计

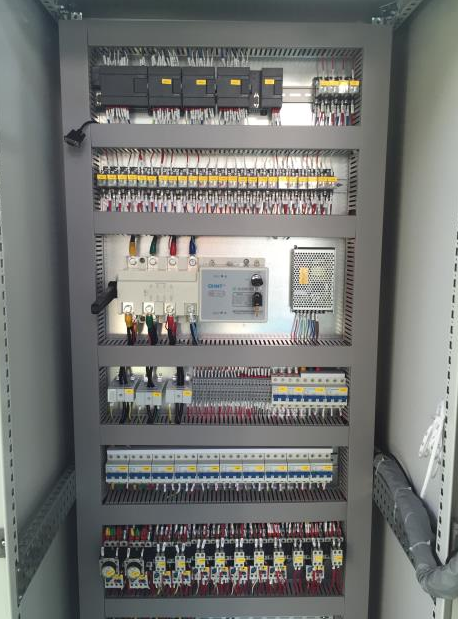

PLC控制柜结构

空气开关一个总的空气开关,这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

PLC这个要根据工程需要选择。打个比方如果工程小可以直接就是一个一体化的PLC但如果工程比较大可能就需要模块、卡件式的,同时还可能需要冗余(也就是两套交替使用)。

电源一个24VDC的开关电源,大多数的PLC都是自带24VDC的电源,根据是否确实需要来定是否要这个开关电源。

继电器一般PLC是可以直接将指令发到控制回路里,但也可能先由继电器中转。打个比方,如果你PLC的输出口带电是24VDC的,但是你的控制回路里画的图需要PLC供的节点却是220VAC的,那么你就必须在PLC输出口加上一个继电器,即指令发出时继电器动作,但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

接线端子这个肯定是每个柜子都必不可少的东西根据信号数量可以配置。如果只是一个单纯的PLC控制柜基本就是需要这些玩意,如果你的控制柜内还需要有其他的东西就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电,可能你就得要增加空开数量。或者你要PLC接至上位机,可能就需要增加交换机什么的。视情况而定。

PLC控制柜的使用条件:供电电源:DC直流24V,单相交流220v,(-10%,+15%),50HZ、
       防护等级:IP41或IP20

环境条件:环境温度在0℃-55℃,防止太阳光直接照射;空气的相对湿度应小于85%(无凝露)。远离强烈的震动源,防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。

PLC电气控制柜接线一个系统生产线的正常运行,电气plc和从站相当于人的心脏和血管,谁也离不开谁,但是要想心脏正常运行和血管正常的流动,那么必须从基础做起----接线。



  石家庄圣启科技有限公司,承接各类电气系统、配电柜的设计安装编程服务。精通西门子各系列PLC编程,可提供前期勘察、沟通需求、设计方案、图纸,到选型组装、安装调试、售后服务一条龙服务。
